Наклонные подъемники
(со сложной траекторией)

ПЛАТФОРМА ПОДЪЕМНАЯ С НАКЛОННЫМ ПЕРЕМЕЩЕНИЕМ СО СЛОЖНОЙ ТРАЕКТОРИЕЙ ДВИЖЕНИЯ, ВКЛЮЧАЯ ПОВОРОТЫ.

Назначение изделия.

Платформа подъемная с наклонным перемещением (далее по тексту - НПП) предназначена для обеспечения беспрепятственного доступа в здания и сооружения групп населения с ограниченными возможностями передвижения, включая инвалидов-колясочников. Длина пути не ограничена. Угол подъема до 45°. Монтаж производится за 1-2 дня.

Общие сведения.

Температура окружающей среды: максимальная +50 С° минимальная -40 С° Климатическое исполнение У, УХЛ, категория размещения 1 по ГОСТ 15150.Для эксплуатации во взрывоопасных и пожароопасных средах:не предназначенаОсновные нормативные документы, в соответствии с которыми изготовлена платформа подъемная с наклонным перемещением: ГОСТ Р 51630, ГОСТ Р 55556, ПБ 10-403-01.

Скачать сертификаты

Технические характеристики.

Грузоподъемность, кг 225 Тип электродвигателя АИР 71Б6
Скорость подъема платформы, м/сек 0,05 - 0,15 (регул.) Напряжение, В: 220
Вид управления стационарные кнопки с ключом частота, Гц 50
Тип привода реечный шарово-тросовый мощность, кВт 0,55
ширина, мм 750-900* частота вращения, об/мин 910
длина, мм 900-1250* Температура окружающей среды: от +50 С° до -40 С°
Масса конструкции, кг 150 степень защиты IP 54
Вид платформы: Открытая Плавный старт/ход да
Количество фиксированных остановок 2


Устройства и приборы безопасности

Концевой выключатель верхнего и нижнего положения каретки. Автоматическое срабатывание площадки безопасности под днищем платформы. Устройство, препятствующее несанкционированному использованию платформы. Наличие механического аварийного спуска. Ограничитель движения платформы при отказе приборов управления.

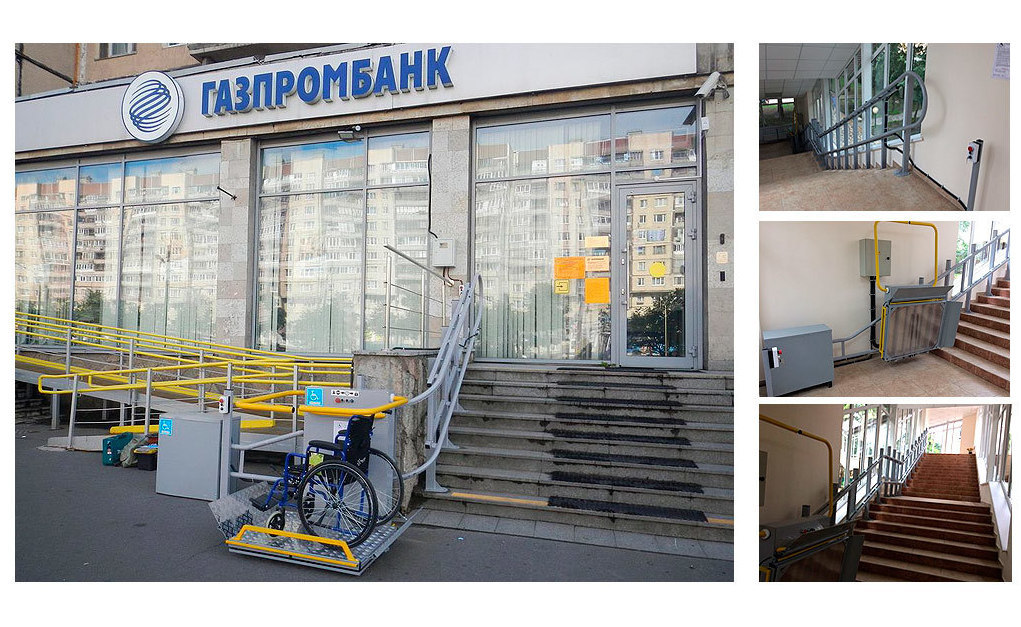

Пример трассы подъемника

Гарантии изготовителя
Изготовитель гарантирует исправную работу механических узлов и механизмов подъемника в течение12 месяцев.
